مدلسازی فرایند کسب و کار در نرم افزار Enterprise architect
Enterprise architect چیست؟
نرم افزار Enterprise Architect (EA) محصولی از شرکت Sparx Systems بوده که بهترین نرم افزار برای تحلیل کسب و کار در دنیا به شمار می رود. این نرم افزار با استاندارد تحلیل کسب و کار BABOK ( مشاهده کتاب استاندارد BABOK ) بصورت کامل سازگار می باشد و از تمام ۵۰ تکنیک موجود در این استاندارد پشتیبانی می نماید. همچنین شرکت Sparx Systems که توسعه دهنده نرم افزار EA می باشد خود نیز عضوی از کنسرسیوم معتبر OMG (Object Management Group) بوده و این بر اعتبار بیشتر نرم افزار EA می افزاید. هچنین نرم افزار EA به صورت کامل از استاندارد UML نیز پشتیبانی می کند.
آموزش مدلسازی فرایند کسب و کار BPMN در نرم افزار Enterprise architect

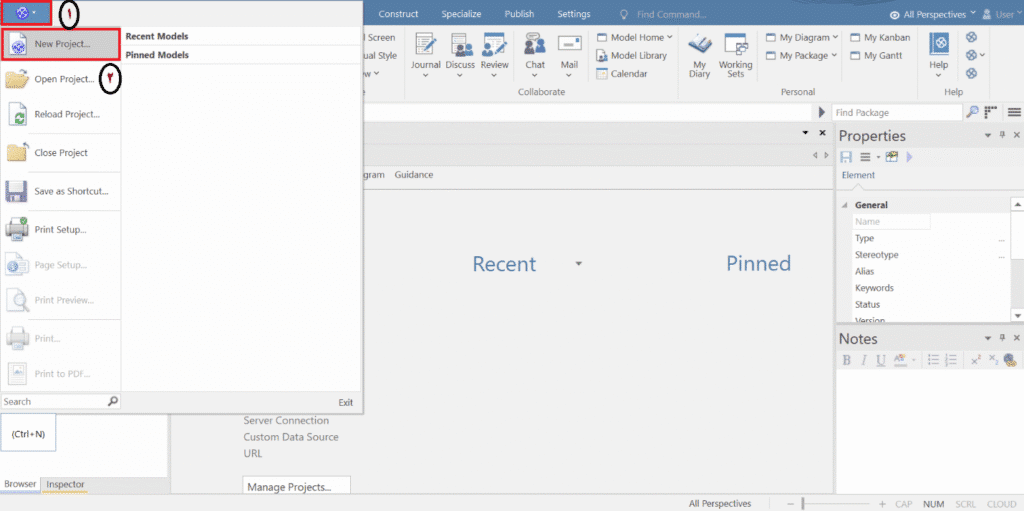

برای شروع رسم یک نقشه فرایند کسب و کار در نرم افزار Enterprise architect ابتدا باید یک پروژه جدید تعریف کنیم. برای این کار ابتدا برنامه را باز کرده و مراحل زیر را طبق تصویر انجام میدهیم.

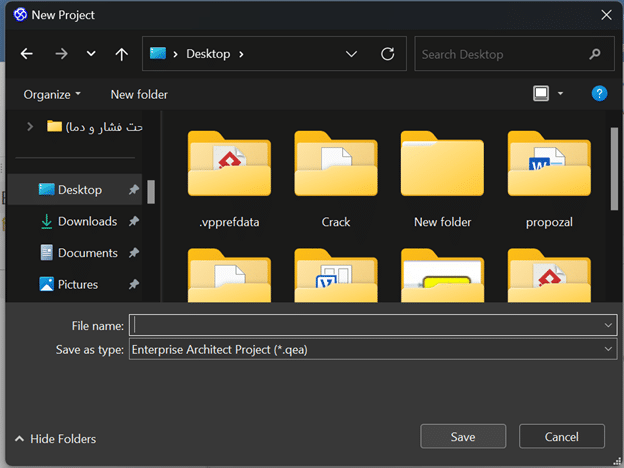

پنجره زیر نمایش داده میشود که نام پروژه و محل ذخیره آن را مشخص میکنیم و گزینه ذخیره را میزنیم.

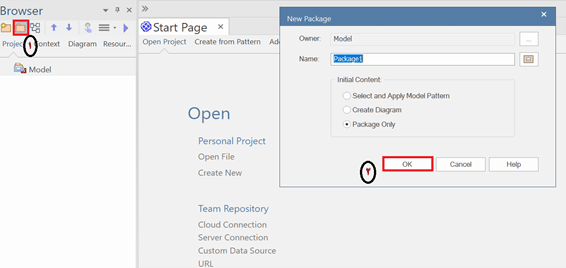

پس از ایجاد یک پروژه جدید، باید یک پکیج جدید بسازیم تا ذیل آن بتوانیم نمودارهای مختلف را رسم کنیم. برای ایجاد یک پکیج جدید طبق تصویر زیر مراحل را طی میکنیم.

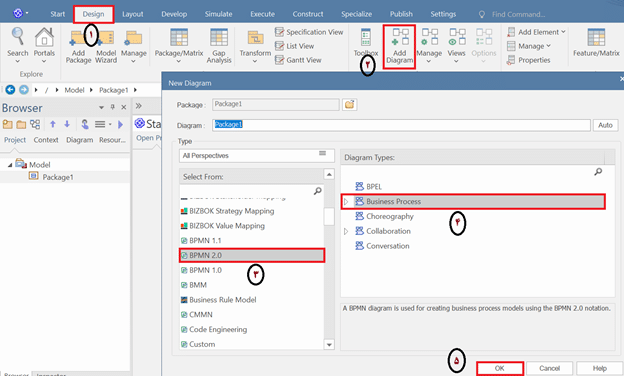

پس از ایجاد یک پکیج جدید، برای افزودن نمودار مورد نظر مراحل زیر را طی میکنیم. در این مقاله چون میخواهیم نقشه کسب و کار را رسم کنیم در نتیجه BPMN 2.0 را انتخاب میکنیم.

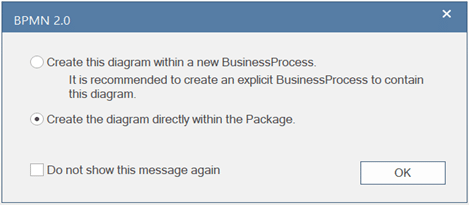

پس از طی کردن مراحل بالا پنجره زیر نمایش داده میشود که گزینه دوم را انتخاب کرده و ok را میزنیم.

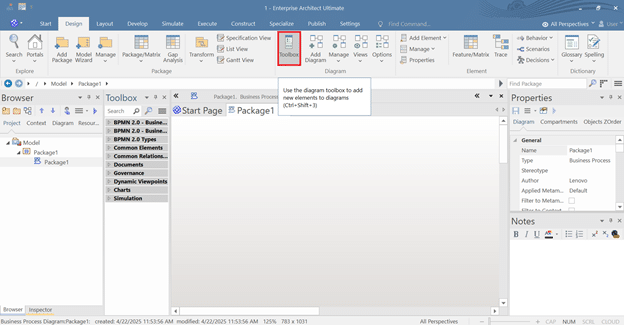

سپس طبق تصویر زیر گزینه Toolbox را میزنیم تا المانها نمایش داده شوند.

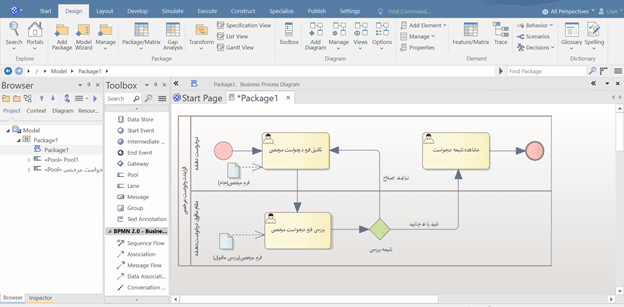

اکنون فرایند درخواست مرخصی را رسم میکنیم. در Enterprise architect میتوان المانها را با درگ و دراپ کردن به صفحه اضافه کرد. برای شروع یک استخر کاری از المان های موجود در سمت چپ به صفحه اضافه میکنیم، سپس لینهای مورد نیاز را نیز اضافه میکنیم. سپس فرایند مورد نظر را به همان صورت درگ و دراپ کردن المانها از سمت چپ رسم میکنیم.

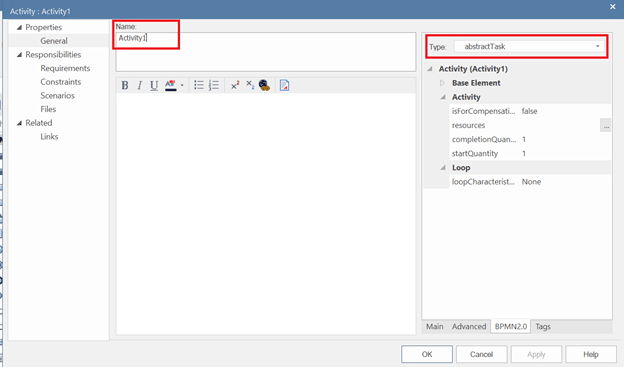

به همین صورت میتوان هر المان را به نقشه اضافه کرد و زمانی که المانی را درگ و دراپ میکنیم، به صورت خودکار انواع آن نمایش داده میشود که میتوان آن را مشخص نمود. همچنین با دبل کلیک کردن روی هر المان صفحه زیر نمایش داده میشود که میتوان طبق تصویر زیر نوع آن، نام آن و……را تغییر داد.
