شبیه‌سازی در نرم‌افزار ویژوال پاردایم (Visual Paradigm)

تصور کنید بسیاری از پروژه‌های مهم فقط به دلیل عدم تمایل یا اقناع سرمایه‌گذاران از بین می‌روند. این تصور اصلاً دور از ذهن نبوده و دائماً درحال رخ دادن است. یکی از اصلی‌ترین دلایل این اتفاق در شیوه ارائه پروژه خلاصه می‌شود؛

بیشتر وقت‌ها پروژه شما از منظر هدف و سطح فنی چیزی کم نداشته و پاسخگوی نیازها و چالش‌های اصلی ذی‌نفعان نیز می‌باشد اما به عدم ارائه خوب آن منجر به از دست رفتن آن می‌شود. پس می‌توان گفت ارائۀ صحیح پروژه به اندازه تمام زحماتی که در طول پروژه کشیده می‌شود اهمیت دارد.

موضوع فوق درحوزه‌های آنالیز داده یا تحلیل مثل حوزه مدیریت فرایند کسب و کار (Business Process Management) بسیار اهمیت دارد. چراکه قرار است زحمات شما در تصمیم‌گیری‌ها و سیاستگذاری‌های مدیران ارشد یک‌ سازمان، اثر مستقیم بگذارد. از آنجایی که یکی از بهترین بستر‌های ترسیم و تحلیل فرایندها، نرم‌افزار ویژوال پاردایم (Visual Paradigm) است، قصد داریم در این مطلب روش شبیه‌سازی فرایندها را در این نرم‌افزار بیاموزیم: پیشنهاد میشود تا دوره آموزش ویژوال پارادایم eBPM را مشاهده کنید تا بر تمامی موارد فنی این نرم افزار مسلط شوید

آموزش شبیه‌سازی در ویژوال پاردایم

اگر تجربه ارائه نقشه فرایندی (Business Process Diagram) را به کارفرمایان یا همکاران خود داشته باشید، حتماً می‌دانید ارائه مسیرها و مراحل فرایند به وسیله توضیح دادن از روی نقشه، از کیفیت ارائه شما کاسته و منجر به خستگی و گمراهی افراد می‌شود. به همین دلیل نرم‌افزار ویژوال پارادایم امکانی شبیه‌سازی مسیرهای فرایند را فراهم نموده است.

ویدیوی بالا، نمونه‌ای از امکان شبیه‌سازی مسیرهای فرایند در نرم افزار می‌باشد. در ادامه قصد داریم نحوه ساخت آنرا به شما آموزش دهیم:

فعالسازی انیمیشن در نرم افزار ویژوال پاردایم

از منوی بالای صفحه به تب Modeling مراجعه می‌کنیم؛ در این تب عبارتی با نام Animation وجود دارد که شبیه‌سازی مسیرها را برای ما ممکن می‌سازد.

با انتخاب گزینه انیمیشن (Animation) در پایین صفحه، محیطی پدیدار می‌شود که از شما می‌خواهد انیمیشن خود را ایجاد کنید.

هنگامی که گزینه Create New Animation را انتخاب می‌نمایید، از شما یک نام می‌خواهد؛ پس از افزودن نام یک انیمیشن ساخته می‌شود و می‌توانید آن را پخش نمایید.

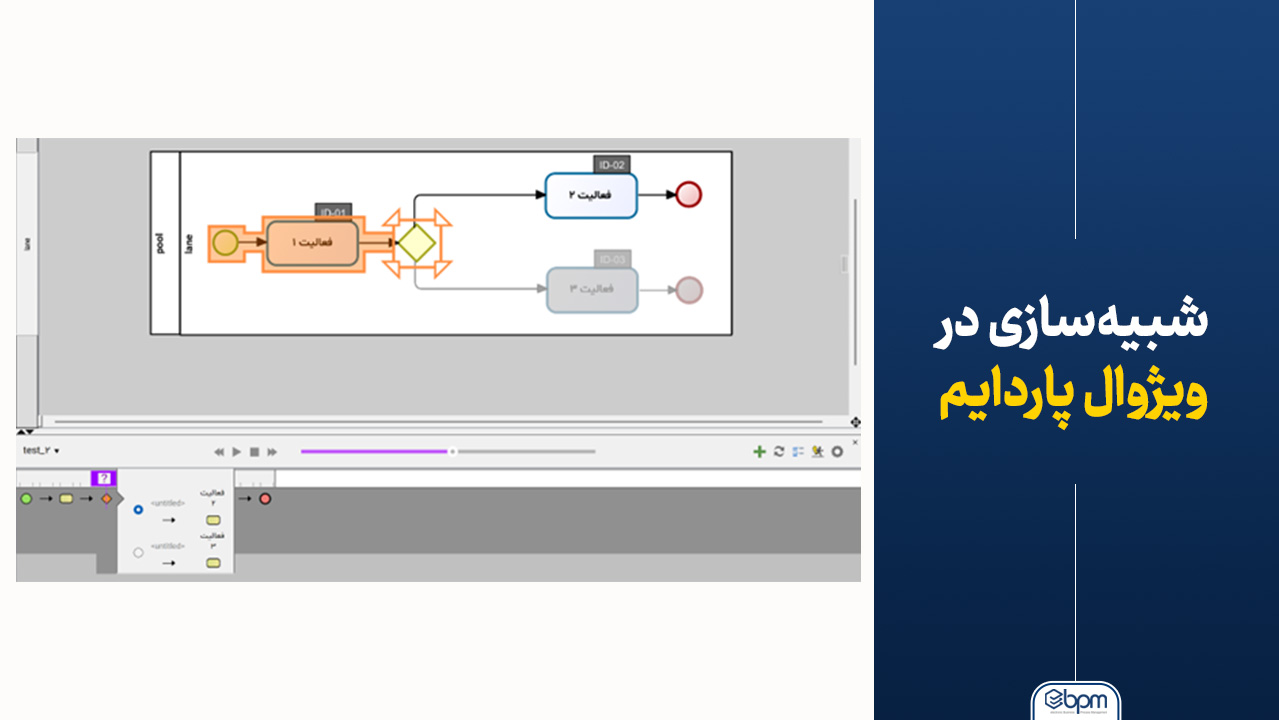

نقش دروازه‌های تصمیم (Gateways) در شبیه‌سازی با ویژوال پارادایمهنگامی که نقاط تصمیم‌گیری در نقشه وجود نداشته باشد، صرفاً با افزودن انیمیشن شما می‌توانید به دلخواه خود برسید. اما در حالتی که یک یا چند دروازه تصمیم در نقشه وجود داشته باشد، نیاز است تا شما رفتار آن دروازه تصمیم را مشخص نمایید. درغیر اینصورت نمایش انیمیشن هنگام رسیدن به دروازه تصمیم متوقف می‌شود. برای انتخاب مسیر پیشنهادی خود کافیست از نوار زمان (Time Line) (در قسمت پایین و سمت چپ تصویر)، روی دروازه تصمیم خود دوبار کلیک نموده و سناریو مد نظر خود را انتخاب کنید:

تنظیمات شبیه‌سازی ویژوال پارادایم

در قسمت پایین و سمت راست تصویر چند گزینه وجود دارد:

گزینه + برای افزودن انیمیشن‌های جدید برای سناریوهای دلخواه شما استفاده می‌شود.

گزینه‌ چرخ دنده برای تغییر نام انیمیشن یا حذف آن کاربرد دارد.

سمت چپِ گزینه چرخ‌دنده، یک گزینه برای خروجی گرفتن با فرمت HTML وجود دارد. وقتی آن را انتخاب کنید صفحه زیر باز شده که از شما می‌پرسد کدام انیمیشن‌ها را در کدام آدرس ذخیره کند.

سمت راست گزینه + نیز گزینه‌ای برای تنظیم سرعت، رنگ و … وجود دارد که با انتخاب آن دو تب General و Advance را مشاهده می‌نمایید:

تب General:

در بخش Behavior، دو گزینه وجود دارد. گزینه Dim other path مسیرهای بلا استفاده را کمرنگ می‌کند.
در بخش filter شما مشخص می‌کنید اگر نقشه شما هر دو جریان توالی (Sequence flow) و جریان پیام (Massage flow) را دارد، انیمیشن رفتار هر دو را شبیه‌سازی کند یا فقط یکی از آن‌ها را
بخش play برای موقعی کاربرد دارد که شما روی فعالیت‌ها یا سایر المان‌های خود یک Description یا Voice قرار داده اید. دو گزینه اول این بخش از شما می‌پرسد آیا می‌خواهید این موارد در شبیه‌سازی ارائه شوند؟ اگر پاسخ مثبت بود گزینه سوم به شما کمک می‌کند که تعیین
کنید پخش موارد فوق چگونه صورت گیرد.
