نمودار فعالیت (Activity Diagram) چیست؟
نمودار فعالیت یا Activity Diagram یکی از مهمترین و پرکاربردترین نمودارهای UML (Unified Modeling Language) در مهندسی نرمافزار، مدیریت فرایندهای کسبوکار (BPM) و تحلیل سیستمهاست. این نمودار به صورت بصری جریان کار (Workflow)، ترتیب اجرای فعالیتها، تصمیمگیریها، حلقهها و مسئولیتهای افراد یا سیستمهای مختلف را نشان میدهد.
اگر در حوزه BPM (Business Process Management)، تحلیل کسبوکار، توسعه نرمافزار یا مدیریت پروژه فعالیت میکنید، تسلط بر Activity Diagram میتواند به شما کمک کند تا فرایندهای پیچیده را ساده، شفاف و قابل بهینهسازی کنید.
چرا نمودار فعالیت مهم است؟
- یک نمودار فعالیت یا اکتیویتی دیاگرام، فرایندهای کسبوکار و سیستم را به زبان ساده و تصویری نشان میدهد
- این نمودار، نقاط گلوگاه (Bottleneck) و مشکلات را سریع شناسایی میکند
- Activity Diagram ارتباط بین اعضای تیم فنی و غیرفنی را بسیار راحتتر میکند.
- پایهای عالی برای مستندسازی، آموزش و اتوماسیون فرایندها است
- در استاندارد BPMN و UML 2.5 بهصورت رسمی تعریف شده و در تمام ابزارهای معروف پشتیبانی میشود.
کاربرد نمودار فعالیت چیست؟
نمودار فعالیت اکتیویتی دیاگرام به تصویر کشیدن روابط میان فعالیتها، ترتیب اجرا و وابستگیهای آنها کمک میکند. activity diagram میتواند به صورت یک ابزار مفید برای برنامهریزی، پیشبینی زمانبندی، تخصیص منابع و شناسایی مسائل پیشرو در یک پروژه استفاده شود. به عنوان یک ابزار مدیریت پروژه، نمودار فعالیت میتواند به تصمیمگیران کمک کند تا فرآیندهای کار را بهبود بخشند، منابع را بهینه سازند و تصمیمات منطقیتری را در مورد پروژه بگیرند.
اکتیویتی دیاگرام معمولا به عنوان یک ابزار برنامهریزی و کنترل استفاده میشود تا بهبود عملکرد پروژه و کارایی تیم را تسهیل کند. نمودار فعالیت میتواند به تصمیمگیران کمک کند تا روند کارها را بهبود بخشند، منابع را بهینه سازند و تصمیمات منطقیتری را در مورد پروژه بگیرند.
activity diagram معمولا به عنوان یک ابزار برنامهریزی و کنترل استفاده میشود تا بهبود عملکرد پروژه و کارایی تیم را تسهیل کند. با استفاده از نمودار فعالیت، میتوانید ترتیب اجرای فعالیتها، زمانبندی وابستگیها، شناسایی مسائل پیشرو و منابع مورد نیاز را به صورت واضح و دقیق نشان دهید. این ابزار میتواند به تصمیمگیران کمک کند تا اولویتها را مشخص کنند، منابع را بهینه سازند و بهبود عملکرد پروژه را پیگیری کنند. به طور خلاصه، نمودار فعالیت یک ابزار قدرتمند برای برنامهریزی، کنترل و بهبود عملکرد پروژه است. این نمودار به مدیران و تصمیمگیران کمک میکند تا فرآیندهای کار را بهبود بخشند و به شکل منطقیتری منابع را تخصیص دهند.
موارد کاربرد نمودار فعالیت عبارتند از:
- مدلسازی فرایندهای کسبوکار (Order to Cash, Procure to Pay, …)
- طراحی Use Caseهای پیچیده در نرمافزار
- مستندسازی فرایندهای موجود (As-Is) و طراحی فرایندهای مطلوب (To-Be)
- تحلیل نیازمندیهای سیستمهای ERP، CRM، BPM Suite
- آموزش کارکنان جدید درباره جریان کار
آمادهسازی برای اتوماسیون با ابزارهایی مثل Camunda، Activiti، Microsoft Power Automate
مقاله های پیشنهادی eBPM
ارتباط نمودار UML و نمودار فعالیت
نمودار uml چیست و چه ارتباطی با اکتیویتی دیاگرام دارد؟
نمودار UML یک مجموعه استانداردهای گرافیکی برای مدلسازی نرمافزار (بهترین نرمافزار شرکتی) است که برای نمایش ساختار و رفتار سیستمهای نرمافزاری استفاده میشود. این استانداردها توسط Object Management Group (OMG) تعیین شدهاند و شامل انواع مختلفی از نمودارها مانند نمودار کلاس، نمودار فعالیت، نمودار توالی و غیره میشود.
نمودار فعالیت یکی از انواع نمودارهای UML است که برای نشان دادن جریان کار یک فرآیند یا سیستم به صورت گرافیکی استفاده میشود. این نمودارها به طور گسترده در تحلیل و طراحی سیستمهای نرمافزاری استفاده میشوند و به مدلسازی فعالیتها، تصمیمات و جریان کار در یک سیستم کمک میکنند.
به عنوان یکی از انواع نمودارهای UML، نمودار فعالیت با استفاده از شکلها و خطوط برای نشان دادن فعالیتها، تصمیمات و جریان کار استفاده میشود. این نمودارها به طور گسترده در مدیریت پروژه، تحلیل سیستم و مدیریت فرآیندها استفاده میشوند. به عبارت دیگر، نمودار فعالیت یک ابزار مدلسازی است که در چارچوب UML برای نشان دادن جریان کار و فعالیتهای مختلف سیستمهای نرمافزاری استفاده میشود.

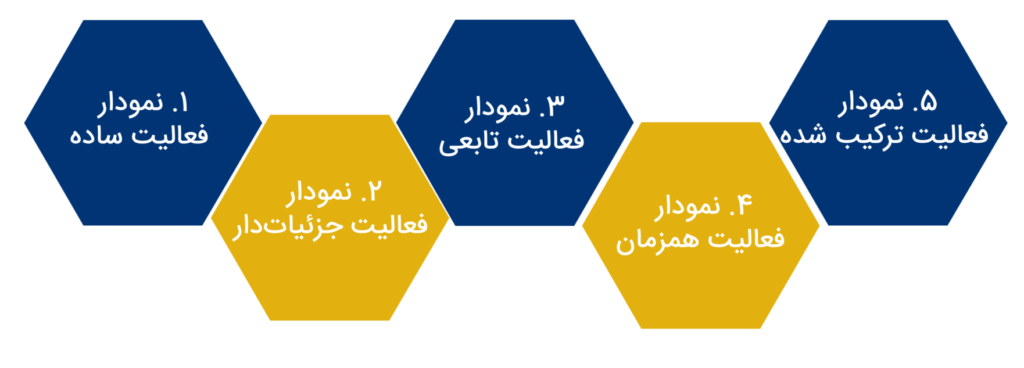

انواع نمودار فعالیت (Activity Diagram)
نمودار فعالیت در uml یک نوع نمودار است که میتواند فرایندها و فعالیتهای مختلف را به ترتیب زمانی نشان دهد برای مثال نمودار فعالیت یک شبانه روز. این نمودارها به طور گسترده در مدیریت پروژه، تحلیل سیستم و مدیریت فرآیندها استفاده میشوند. این نمودارها به طور کلی با استفاده از شکلها و خطوط برای نشان دادن فعالیتها، تصمیمات و جریان کار استفاده میشوند.
در ادامه، انواع مختلف نمودار فعالیت را بهصورت دقیق، بهروز و کاربردی معرفی میکنیم تا بتوانید بهترین نوع را برای پروژه خود انتخاب کنید.
۱. نمودار فعالیت ساده (Basic Activity Diagram)
هدف: نمایش کلی و ساده جریان کار یک فرایند یا Use Case
ویژگیها: فقط شامل Action، Initial Node، Final Node و Control Flow
بدون یا با حداقل Decision Node و Fork/Join
بهترین کاربرد: مستندسازی سریع فرایندها برای افراد غیرفنی، آموزش، ارائه به مدیران ارشد
۲. نمودار فعالیت جزئیاتدار (Detailed / Expanded Activity Diagram)
هدف: نشان دادن تمام جزئیات منطقی و شرایط فرایند
ویژگیهای اضافی:
Decision Node و Merge Node (برای شرطها و شاخهها)
Guard Condition روی فلشها
Object Flow و Object Node
Interruptible Activity Region
بهترین کاربرد: تحلیل دقیق فرایندهای پیچیده، طراحی سیستمهای نرمافزاری، پروژههای Six Sigma و Lean
۳. نمودار فعالیت تابعی یا شناوربندیشده (Swimlane / Partitioned Activity Diagram)
هدف: مشخص کردن مسئول هر فعالیت (بازیگر، دپارتمان، نقش یا سیستم)
ویژگی کلیدی: تقسیم صفحه به خطوط عمودی یا افقی (Swimlanes یا Partitions)
هر فعالیت در خط مربوط به مسئول خودش قرار میگیرد
بهترین کاربرد: فرایندهای بینسازمانی، مستندات BPMN، پروژههای تحول سازمانی و استقرار ERP
۴. نمودار فعالیت همزمان (Concurrent / Parallel Activity Diagram)
هدف: نمایش فعالیتهایی که واقعاً بهصورت موازی و همزمان اجرا میشوند
ابزارهای اصلی:
Fork Node (شاخه شدن به چند مسیر موازی)
Join Node (همگرا شدن مسیرها)
استفاده از Synchronization Bar
بهترین کاربرد: سیستمهای چندنخی، پردازش موازی، سیستمهای Real-time، معماری میکروسرویسها
۵. نمودار فعالیت ترکیبشده یا چندسطحی (Composite / Hierarchical Activity Diagram)
هدف: نمایش فرایندهای بزرگ و پیچیده در چند سطح
تکنیکها:
استفاده از Call Behavior Action برای فراخوانی یک Activity Diagram دیگر
ایجاد نمودار سطح بالا (High-level) و نمودارهای فرزند (Drill-down)
بهترین کاربرد: پروژههای بزرگ نرمافزاری، معماری سازمانی (EA)، مستندسازی سیستمهای ERP و CRM
این تنوع در انواع نمودارهای فعالیت به مدیران و تحلیلگران اجازه میدهد تا بهترین روش برای نشان دادن جریان کار و فعالیتهای مختلف را انتخاب کنند.
اجزای نمودار فعالیت یا Activity Diagram
نمودار فعالیت معمولاً به صورت یک گراف دو بعدی است که شامل گرهها و یالها میباشد. گرهها نمایانگر فعالیتها و وظایف هستند و یالها نشان دهنده ترتیب اجرای این فعالیتها میباشند. این نمودارها به صورت سلسله مراتبی، پویا یا شبکهای قابل ترسیم هستند.
اجزای اصلی این نمودار عبارتند از:
۱. رویداد شروع (ٍStart Event): نقطه آغازین فرآیند که نشاندهنده شروع فعالیتها است. این عنصر معمولاً با یک دایره یا بیضی مشخص میشود و به مخاطب میگوید که فرآیند از اینجا آغاز میشود.
۲. فعالیتها (Activities): این بخش شامل اقداماتی است که باید در طول فرآیند انجام شود. هر فعالیت بهصورت مستطیل نمایش داده میشود و نام فعالیت بهصورت مختصر درون آن نوشته میشود. این اجزا نشاندهنده کارهایی هستند که باید انجام شوند تا به هدف نهایی برسیم.
۳. دروازه تصمیم (Gateway): این عنصر به نقاطی اشاره دارد که در آنها نیاز به انتخاب بین چند گزینه وجود دارد. معمولاً با یک لوزی نشان داده میشود و مسیرهای مختلف بر اساس انتخابها به سمت فعالیتهای بعدی هدایت میشوند.
۴. جریان (Flow): جریانها با خطوط یا پیکانهایی نمایش داده میشوند که ارتباط بین فعالیتها، تصمیمات و نقاط شروع و پایان را نشان میدهند. این اجزا نشاندهنده ترتیب انجام فعالیتها و نحوه انتقال اطلاعات یا وظایف بین آنها هستند.
۵. رویداد پایان (End Event): نقطه پایانی فرآیند که نشاندهنده اتمام فعالیتها است. این عنصر نیز معمولاً با یک دایره یا بیضی مشخص میشود و به مخاطب میگوید که فرآیند به پایان رسیده است.
۶. شرایط ورودی و خروجی (Inputs and Outputs): این بخش شامل اطلاعات، دادهها یا منابعی است که برای شروع فعالیتها نیاز است (ورودی) و همچنین نتایجی که از انجام فعالیتها بهدست میآید (خروجی). این اجزا به درک بهتر فرآیند کمک کرده و نشاندهنده تأثیرات فعالیتها بر روی سیستم هستند.
۷. خطوط شنا (Swimlanes): در برخی از نمودارهای فعالیت، ممکن است از swimlaneها برای تفکیک مسئولیتها استفاده شود. این نهادها با خطوط افقی یا عمودی تقسیمبندی میشوند و هر نهاد نشاندهنده یک بخش یا فرد خاص در فرآیند است.
با توجه به اهمیت نمودار فعالیت در بهبود فرآیندها و افزایش کارایی، استفاده از این ابزار در تحلیل سیستمها بسیار توصیه میشود. این نمودار نه تنها به شفافیت فرآیندها کمک میکند، بلکه امکان شناسایی نقاط ضعف و فرصتهای بهبود را نیز فراهم میآورد.
